降压调节阀

降压调节阀
降压调节阀

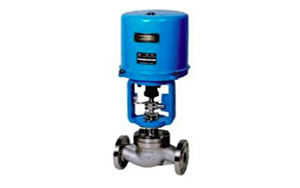

     降压调节阀,选用套筒导向,压力平衡式阀芯。该系列调节阀首要适用于压差大,工况发生闪蒸、空化的场合。依据参数的不同设计多个不同的降压笼套组成一个多级降压内件,依据不同的工况设计的笼套,保证消除阀门的闪蒸、空化现象。介质从接触第一只笼套开端节省,通过屡次节省将进口的高压差逐渐的下降下来,这样有用的保证了介质在阀门中活动时,压力一直在其饱和蒸汽压之上,也就消除了发生闪蒸、空化现象的可能,延长了恶劣工况中调节阀的使用寿命。

多级降压调节阀   参数说明:

阀内件特点:  套筒导向型

                    平衡内件结构

                    平衡密封环结构(常温)

                    金属密封环结构(高温)


阀体类型:直通式  /  角式

阀盖形式:标准型

               散热型

流量特性:等百分比

                 线性

                 快开


口径规模:DN40-400(1.5”-16”)


压力等级:PN1.6、4.0、6.3Mpa(ANSI 150、300、600LB)


泄漏等级:ASME B16.104 Ⅴ(标准型金属阀座)


                 ASME B16.104 Ⅵ(切断型软阀座)


管道衔接方法:法兰式


                        对焊式


适用温度规模:-30° ~ 260°(平衡密封环结构)


                        -196° ~ 550°(金属密封环结构)


执行机构类型:气动薄膜式执行机构


                        气动活塞式执行机构


                        电动执行机构
