高温装配式热电偶

高温装配式热电偶
高温装配式热电偶

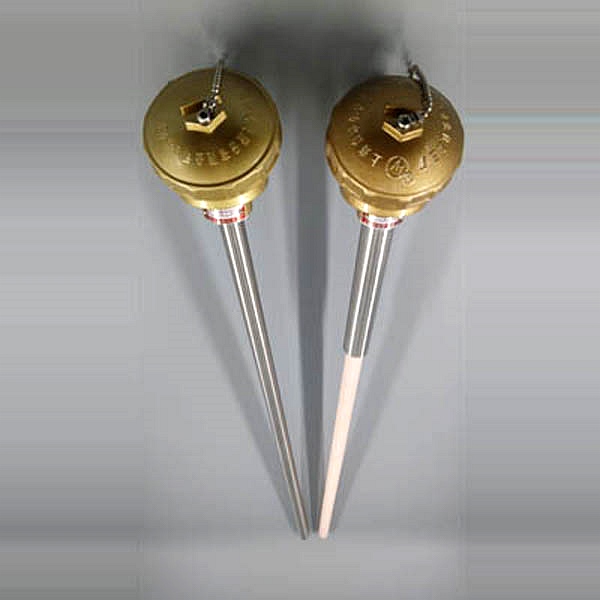

产品名称: 高温装配式热电偶
规  格: ф12~ф30㎜
产品备注: 用户有特殊要求,可在订货合同中注明。
产品类别: 热电偶
根据国家规定,我公司生产符合IEC国际标准分度号的铂铑 30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-康铜等等的装配式热电偶。
高温装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
测量范围及允许误差范围


热电偶类别

代号

分度号

测量范围

基本误差限

镍铬-康铜

WRK

E

0-800℃

±0.75%t

镍铬-镍硅

WRN

K

0-1300℃

±0.75%t

铂铑 13 -铂

WRB

R

0-1600

±0.25%t

铂铑 10 -铂

WRP

S

0-1600℃

±0.25%t

铂铑 30 -铂铑 6

WRR

B

0-1800℃

±0.25%t

注:t为感温元件实测温度值(℃)
热电偶时间常数


热惰性级别

时间常数(秒)

热惰性级别

时间常数(秒)

90-180

10-30

30-90

<10

热电偶公称压力:一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶最小插入深度:应不小于其保护套管外径的8-10倍(特列产品例外)
绝缘电阻:当周围空气温度为15-35℃,相对湿度<80%时绝缘电阻≥5兆欧(电压100V)。具有防溅式接线盒的热电偶,当相对温度为93± 3℃ 时,绝缘电阻≥0.5兆欧(电压100V)
高温下的绝缘电阻:热电偶在高温下,其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。


规定的长时间使用温度(℃)

试验温度(℃)

绝缘电阻值(Ω)

≥600

600

72000

≥ 800

800

25000

≥1000

1000

5000
