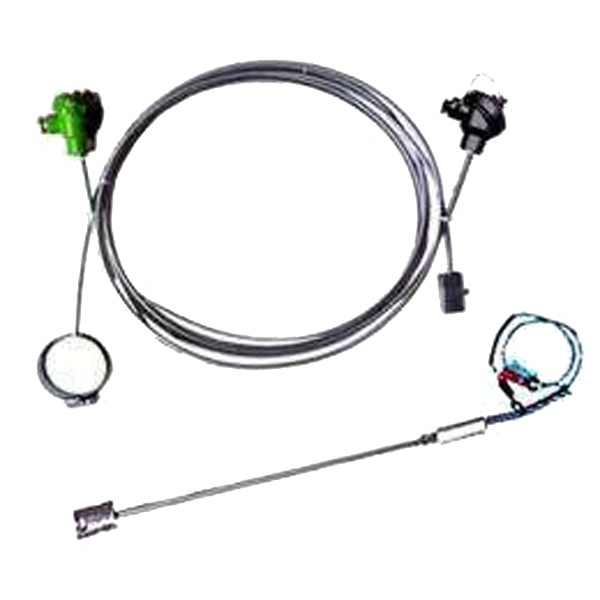

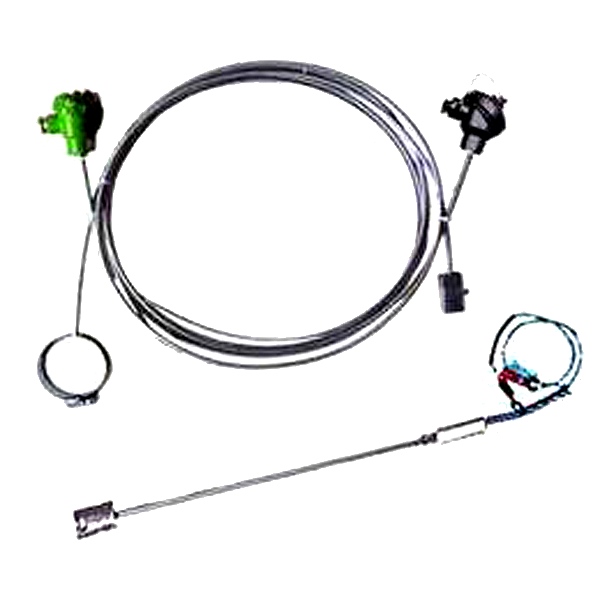

锅炉炉壁热电偶

锅炉炉壁热电偶
锅炉炉壁热电偶

锅炉炉壁热电偶概述:
    锅炉炉壁热电偶是采用Φ4、Φ5直径的铠装元件作测温探头,引出线做成电缆状,测量端用螺钉或焊接方法紧固在导热板上(当采用热电阻时,不准用气焊法),而导热板一面带有与炉壁或管道相吻合的曲面,导热板被焊接或箍在炉(管)壁上,通过导热板的热传导,即可测得炉壁或其它圆柱面的表面温度。
适合于电厂锅炉炉壁,管壁及其它圆柱体表面测量。
锅炉炉壁热电偶技术参数:
    测量范围℃:(WRNT-11)0~800
                (WRET-11)0~600
    分度号:K或E
    热响应时间T0.5:接壳式≤0.8:     绝缘式≤2.5
    安装方式:三点焊接(A部为焊接点或用M8螺钉固定)
    曲面R尺寸:R=29mm,R=100 mm
    导热板面积:20×40 mm2
    结构方式:接壳式(最长L=2500 mm)
              绝缘式(最长L=8000 mm)
长度L mm:3000,4000,6000,8000,10000,15000,20000,25000
锅炉炉壁热电偶规格及锅炉炉壁热电偶型号:


型号

分度号

测量范围

插入方向

固定装置形式

长度L(mm)

附注

WRNT-11Z
WRNT2-11Z

K

0~800

沿管道轴向

焊接固定
导热板式

3000
4000
6000
8000
10000
15000
20000
25000

l、抱箍半径或导热板曲面半径:R=29或R=100;
2、导热板材料:1Crl8Ni9Ti;
3、热响应时间:接壳式偶Υ0.5≤0.8秒;绝缘式偶Υ0.5≤2.5秒。

WRET-11Z
WRET2-11Z

E

0~600

WRNT-11J
WRNT2-11J

K

-200~500

沿管道径向

WRET-11J
WRET2-11J

E

0~800

WRNT-51Z
WRNT2-51Z

K

0~600

沿管道轴向

抱箍固定
导热板式

WRET-51Z
WRET2-51Z

E

-200~500

WRNT-51J
WRNT2-51J

K

0~800

沿管道径向

WRET-51J
WRET2-51J

E

0~600




型 号

分度号

测温范围

测量端形式

规   格

Lmm

L1mm

WRNK-191M

WRNK2-191M

K

0—800

绝缘式

1000

2000

4000

5000

8000

15000

25000

1000

2000

4000

5000

8000

15000

25000

WREK-191M

WREK2-191M

E

0—600

WRNK-192M

WRNK2-192M

K

0—800

接壳式

WREK-192M

WREK2-192M

E

0—600

1.热电偶I级按协议订货
2.保护管材质为1Cr18Ni9Ti,其余材质根据协议订货.1.热电偶I级按协议订货
