循环硫化床耐磨热电阻

循环硫化床耐磨热电阻
循环硫化床耐磨热电阻

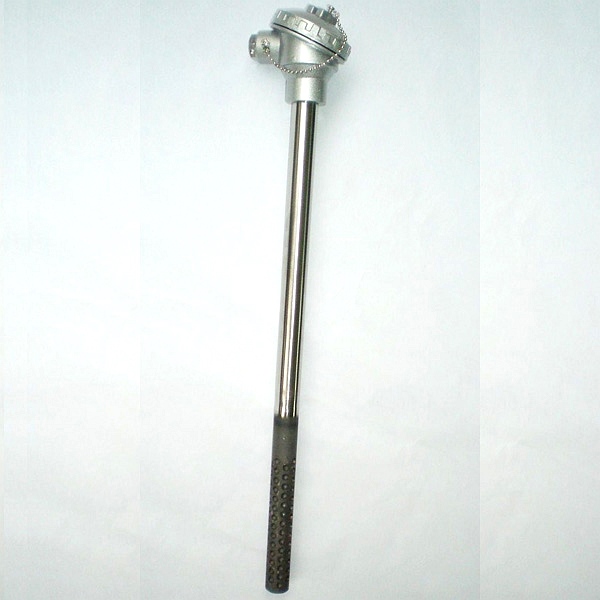

循环硫化床耐磨热电阻是电厂循环硫化床锅炉,沸腾锅炉,粉磨煤机造气炉和水泥厂系列窑头,窑尾,炉头罩及化工,冶炼等高温耐磨环境较为理想的高技术类专用产品。
循环硫化床耐磨热电阻 特点:
    压簧式感温元件,抗振性能好;
    测量精确度高;
    机械强度高,耐压性能好;
    进口薄膜电阻元件,性能可靠稳定;
    循环硫化床测温热电阻的工作原理: 热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。当阻值变化时,工作仪表便显示出阻值所对应的温度值。
    主要技术参数:
产品执行标准
    IEC751
    JB/T8622-1997
    JB/T8623-1997
常温绝缘电阻
    热电阻在环境温度为15~35℃,相对湿度不大于80%,试验电压为10~100V(直硫)电极与外套管之间的绝缘电阻≥100MΩ。
测温范围及允差

型号

分度号

测温范围℃

精度等级

允许偏差

WZP

Pt100

-200~ 500

I

±(0.15 0.002|t|)

WZC

Cu50

-50~ 100

II

±(0.30 0.005/0.006|t|)


接线盒形式:防喷式 防水式
注:电气出口M未特殊指明,一律视为M20×1.5。
循环硫化床测温热电阻的选型须知:
1) 型号2)分度号3)精度等级4)安装固定形式5)保护管材质6)长度或插入深度
例A:热电阻,Pt100型,I级,固定螺纹 M27×2,保护管316L,长度450mm,插入深度300mm。WZP-220,Pt100热电阻,L×I=450×300,I级,保护管316L,螺纹 M27×2。
热电阻(适用于铠装和隔爆热电偶)

序号

形式

保护管材质

公称压力

热响应时间

备注

1

无固定

1Cr18Ni9Ti

常压

<90S

保护管外径为Φ16、Φ12两种具体要求双方协商而定

2

固定螺纹

≤10MPa

3

活动法兰

常压

4

固定法兰

≤2.5MPa

5

活络管接头式

常压

6

固定螺纹锥形式

≤30MPa

7

直形管接头式

常压

8

固定螺纹管接头式

9

活动螺纹管接头式


保护管材质及选用

材质

使用温度

特点及用途

1Cr18Ni9Ti

-200~800

具有高温耐蚀性,通常作为一般热钢使用

304

-200~800

低碳含量,具有良好耐晶间腐蚀性,通常作为一般耐热钢使用

316

-200~750

低碳含量,具有良好耐晶间腐蚀性,作为耐腐蚀钢使用

316L

-200~750

超低碳含量,具有良好耐晶间腐蚀性,作为耐腐蚀钢使用

310S

-200~1000

具有高温抗氧化性,耐腐蚀型通常作为热钢使用

GH3030

0~1100

镍基高温合金钢,具有优良抗氧化性,耐腐蚀型,通常作为耐热钢使用
